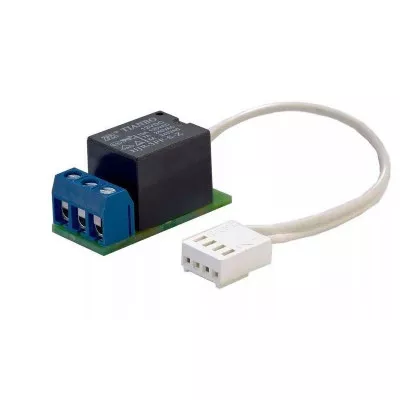

Додаткове реле (плата розширення) призначена для підключення до зовнішньої сигналізації або для керуванням іншими зовнішніми пристроями, наприклад, вимиканням насоса.
Вихідний сигнал: реле з навантажувальною здатністю 5 А, 220 В.
Для підключення додаткового реле (плати розширення) до блоку управління на платі блоку управління призначений спеціальний роз’єм:
- 1 висновок: GND.
- 2 висновок: + U (напруга живлення від 10 до 20 вольт).
- 3 висновок: INP.
- 4 висновок: вихід управління ( «відкритий колектор» з навантажувальною здатністю 100 мА, 30 В)
При виявленні протікання води вихідний транзистор «включений».
У нормальному режимі роботи системи вихідний транзистор «вимкнений».
Технічні характеристики
| Вихідні сигнали | реле з навантажувальною здатністю 5 А, 220 В. |
|---|---|
| Масса | 300 г |
| Производитель | Gidrolock |
