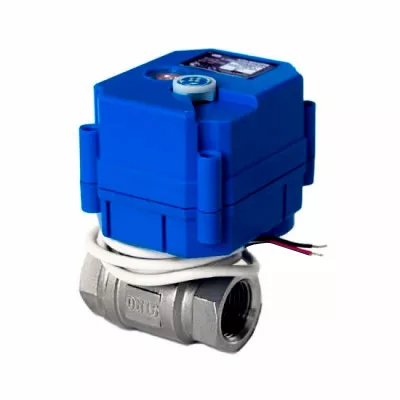

Кульовий кран з електроприводом HC 220 призначений для управління подачею води в системах інженерних комунікацій. Принцип роботи крана – двопозиційний, за сигналом контролера відкриває / закриває подачу води.
Конструкція крана розроблена з урахуванням запобігання гідроудару при старті. Електропривод виконаний з високоміцного пластика.
Ручне керування дозволяє управляти краном, під час відключення електроенергії. Підняти маховик до упору.
Повертати вручну до моменту, поки червона лініка на індикаторі не стане в потрібне положення.
- Лінія паралельно трубці – кран відкритий.
- Лінія перпендикулярна трубі – кран закритий.
Характеристики
- Діаметр труби: 1″;
- Номінальний робочий тиск: 10 бар;
- Максимальний тиск: 16 бар;
- Максимальна температура циркулюючої рідини: до 100 ° C;
- Матеріал крана: нержавіюча сталь;
- Напруга живлення: 220 В, 50 Гц;
- Споживча потужність в черговому режимі: 5 Вт;
- Споживання електроенергії у момент закриття (відкриття): 12 Вт;
- Крутний момент: 2 Н * м;
- Операційний час: 7 с;
- Діапазон температур навколишнього середовища: -20 ° C … + 45 ° C;
- Допустима вологість навколишнього середовища: не більше 95% (без конденсації);
- Ступінь захисту електроприводу: IP67.
- Маса: 340 г.
Передбачено ручне управління краном за допомогою важеля на корпусі електропривода. Повнопрохідний.
Кран HC використовуються в система захищають від протікання води, розумних будинках, а також для автоматизації контролю подачі води.
Технічні характеристики
| Діаметр підключення | 1″ (25мм.) |
|---|---|
| Максимальна температура робочого середовища | до 45 °C |
| Матеріал крана | Нержавіюча сталь |
| Напруга живлення | 220 В, 50 Гц |
| Нормативний тиск | 10 бар |
| Обертаючий момент | 2 Н*м |
| Рівень безпеки | IP67 |
| Час спрацювання | 7 сек |
| Гарантiя | 12 місяців |
