Захист труб від замерзання

Замерзла труба — це зупинена вода, розірваний трубопровід і дорогий ремонт. Нагрівальний кабель підтримує в трубі температуру +5…+10 °C і не дає воді замерзнути навіть у сильний мороз. Нижче — як обрати спосіб монтажу й тип кабелю, скільки потужності потрібно і як його встановити.

🧮 Розрахувати обігрів труби онлайн

Калькулятор порахує тепловтрати, підбере кабель, муфти, стрічку й терморегулятор.



Як обрати: на трубу чи в трубу, резистивний чи саморегулюючий

На трубу — кабель укладається вздовж труби зовні, під теплоізоляцію. Універсальний спосіб для водопроводу, каналізації, труб у підвалі, на вулиці й у ґрунті.

В трубу — кабель заводиться всередину труби з питною водою через ущільнювальну муфту. Зручно, коли до труби немає доступу зовні (наприклад, вона вже закопана). Для цього потрібен спеціальний харчовий кабель: DEVIaqua 9T або DEVIpipeheat 10 — див. «Для установки в трубі».

Резистивний кабель має однакову потужність по всій довжині. Добре підходить, коли вся ділянка труби знаходиться в однакових умовах. Для металевих труб — 15–20 Вт/м (наприклад, DEVIflex 18T), для пластикових — не більше 10 Вт/м.

Саморегулюючий кабель сам зменшує потужність там, де тепліше, і збільшує там, де холодніше. Обирайте його, якщо умови вздовж труби різні (частина в приміщенні, частина на вулиці). Його ріжуть у розмір і з’єднують муфтами — як це зробити, читайте в статті «Встановлення муфт на саморегулюючий кабель». Приклади: DEVI-Pipeguard 10, DEVI-Iceguard 18.

Не впевнені, що обрати? Калькулятор обігріву труб покаже обидва варіанти з цінами. Весь асортимент — у розділі «Захист від замерзання і обігрів труб».

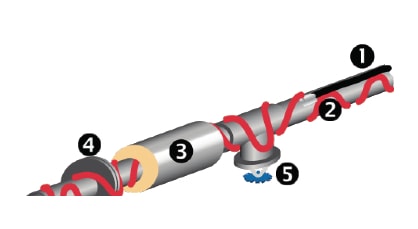

Підігрів трубопроводу

1. Датчик
2. Deviflex ™ -нагрівальний кабель (для металевих труб; для пластикових — кабель до 10 Вт/м, див. нижче)
3. Ізоляція
4. Штуцер
5. Клапан

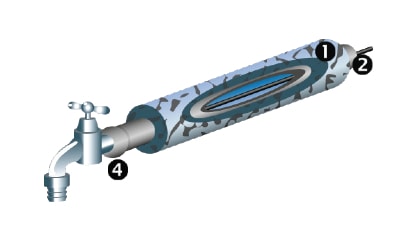

Внутрішній захист труб від замерзання

1. Ізоляція
2. Deviflex ™ Нагрівальний кабель (для установки в трубу з питною водою використовується кабель DEVIpipeheat 10 з вилкою (DPH-10) або DEVIaqua 9T (DTIV-9))
3. Датчик (не показаний)
4. Муфта захисна

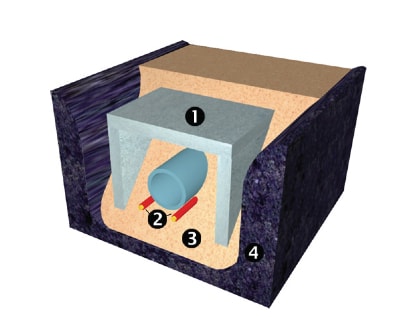

Підігрів підземного трубопроводу

1.Шлакобетонний блок (опціонально) та / або ізоляція з екструдованого пінополістиролу (опціонально)
2. Deviflex ™ – нагрівальний кабель
3. Піщана подушка
4. Грунт
5. Датчик (не показаний)











Скільки потужності потрібно

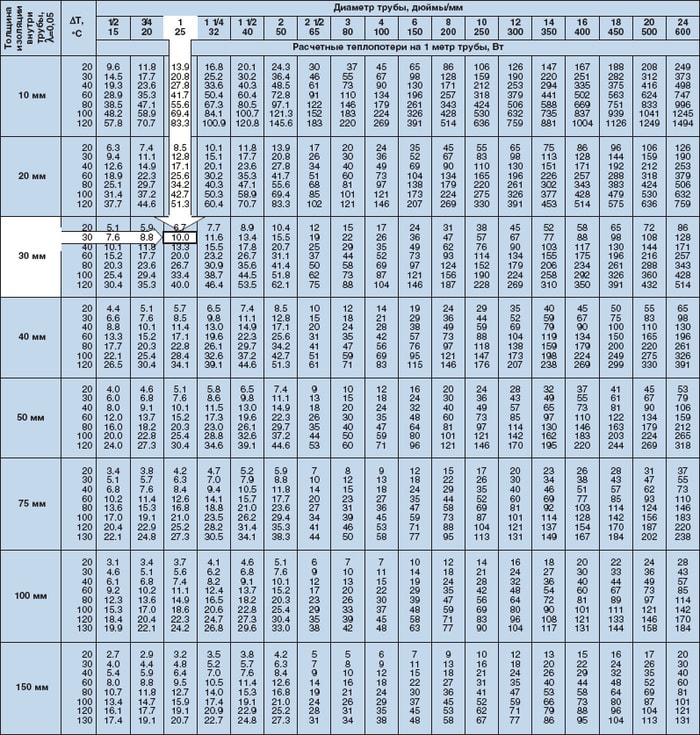

Необхідна потужність [Вт / м] визначається з таблиці, і залежить від теплопровідності (λ = 0,05 Вт/м•°С використовується в таблиці) і товщини теплоізоляції, різниці температур між робочим середовищем в трубі і навколишнім середовищем, діаметра труби.

Те саме можна порахувати за формулою тепловтрат на метр труби (із запасом 30%):

Q = 1,3 × 2π × λ × ΔT / ln((D + 2H) / D)

де λ — теплопровідність ізоляції, Вт/(м·°С); ΔT — різниця температур у трубі та зовні, °С; D — зовнішній діаметр труби, мм; H — товщина ізоляції, мм. Наприклад, для труби 32 мм з ізоляцією 20 мм при λ = 0,05 і ΔT = 35 °С виходить приблизно 17,6 Вт/м.

Щоб не рахувати вручну, скористайтеся онлайн-калькулятором обігріву труб — він одразу підбере кабель потрібної потужності й довжини.

Для пластикових труб:

▪ Потужність кабелю максимум 10 Вт / м.
▪ Приклейте алюмінієву стрічку під кабелем і над кабелем по всій його довжині

Підходять, наприклад, резистивні кабелі DEVIflex 10T і DEVIflex 6T або саморегулюючий кабель відповідної потужності. Алюмінієва стрічка Alutape 38 мм продається пометрово — для пластикової труби її знадобиться приблизно вдвічі більше за довжину кабелю.

Для установки в трубі:

▪ не прокладайте кабель через клапани.

▪ Забороняється включати живлення, поки труба не буде заповнена.

Для монтажу всередині труби з питною водою використовуйте лише спеціальні кабелі: DEVIaqua 9T або DEVIpipeheat 10 (до нього потрібна муфта 140F0956). Довжину кабелю обирають найближчу більшу за довжину труби — калькулятор зробить це автоматично.

Короткий опис установки

• Кабелі необхідно обернути навколо труб і закріпити, через кожні 20-30 см по довжині труби за допомогою алюмінієвої стрічки
• Прямі відрізки кабелю необхідно закріплювати, як показано, на 5 або 7:00
• Кабелі, що проходять в трубах, закріплюються безпосередньо в трубі за допомогою ущільнювальної муфти
• Наклейте алюмінієву стрічку під трубу (обов’язково для пластикових труб) і на трубу по всій довжині кабелю
• Подовжите, при необхідності, ненагріваючі / вивідні кабелі і помістіть з’єднання в сухе місце
• Встановіть розподільчу коробку на трубу / поруч з трубою і встановіть термостат

Саморегулюючий кабель з’єднують і закінчують муфтами — покроково в статті «Встановлення муфт на саморегулюючий кабель». Для керування обігрівом труб підійде, наприклад, терморегулятор DEVIreg 330 (−10…+10 °C).

Детальніше …
