Промислові резервуари i

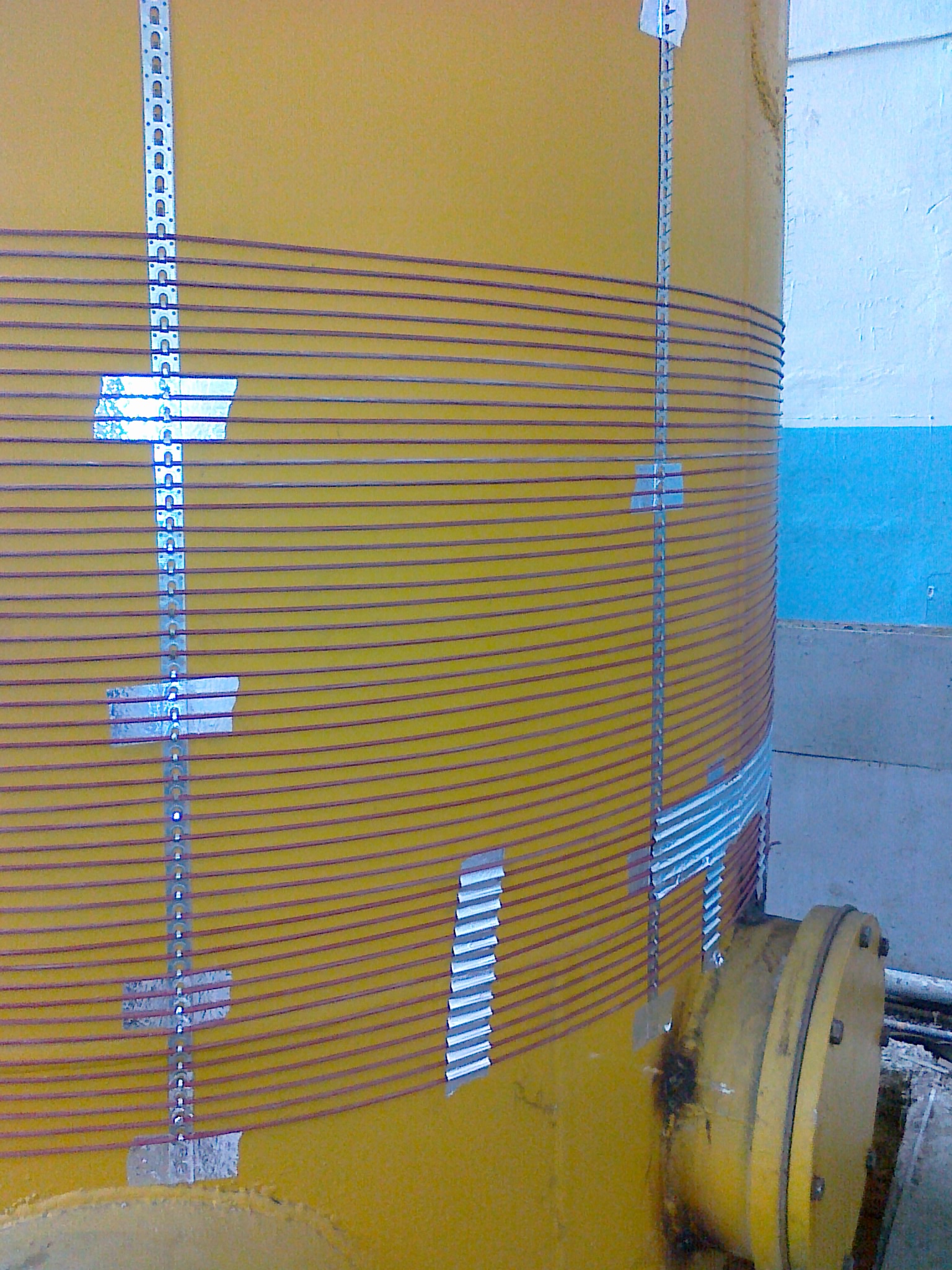

Зважаючи на те, яка велика кількість небезпечних речовин зберігається у резервуарах великої місткості, дуже важливо підтримувати необхідну температуру цих резервуарів протягом цілого року, незалежно від погодних умов. Електричні нагрівальні кабелі DEVI слугують найбільш гнучким і ефективним рішенням для захисту резервуарів.

Ми пропонуємо системи опалення для забезпечення безпеки промислових об’єктів та захисту труб. Системи захисту від замерзання можуть використовуватись із різними трубами, резервуарами та контейнерами в сільському господарстві та різних галузях промисловості, серед яких видобування та переробка газу й нафти, або з резервуарами для пожежогасіння.

Труби та резервуари можуть потребувати захисту від замерзання та падіння температури нижче необхідного рівня для забезпечення вільного протікання речовин. Також важливо підтримувати певну мінімальну температуру в системах резервуарів для уникнення проблем із загустілими залишками, коагуляцією або пошкодження резервуару від замерзання.

Якщо існує потреба підтримувати температуру на певному рівні, потрібно компенсувати тепловтрати через ізоляцію, аби уникнути ризиків, спричинених низькою температурою або обмерзанням, навіть якщо резервуар ізольований.

Формула для розрахунку потужності

Для визначення тепловтрат і необхідної потужності нагрівального кабелю проводиться математичний розрахунок. Вихідними даними для нього є:

• Разница температур внутри(в) резервуара и снаружи(н)(Δt). Δt=tв-tн
• Диаметр емкости, м(D);
• Длина емкости, м(L)
• Длина окружности круга, м(L круга). L круга=π*D, где π=3,14;
• Площадь поверхности дна резервуара, м²(S круга). S круга=π*D² /4, где π=3,14;
• Площадь поверхности стенки резервуара, м²(S стенки ёмкости). S стенки=L круга*L
• Площадь поверхности резервуара, м²(S). S=S стенки+S круга*2
• Толщина изоляции, м(d);
• Теплопроводность изоляции, Вт/м°С(λ).
• Тепловое сопротивление изоляции ^®. R=λ/d

P=S*R*Δt*k, где k=1,25 – коэффициент запаса.

Пример расчета

Исходные данные: tв=15°С, tн=-25°С, S=12 м², d=0,1м, λ=0,05 Вт/м°С.
Тогда: Δt=15-(-25)=40(°С), R=0,05/0,1=0,5(Вт/ м² °С).

Необходимая мощность кабеля составит: P=12*40*0,5*1,25=240(Вт).

*При установке емкости на фундаментах следует дополнительно учитывать потери тепла через дно.
